【第11回】プリント基板の仕様決め ~集大成!~
2009.02.26

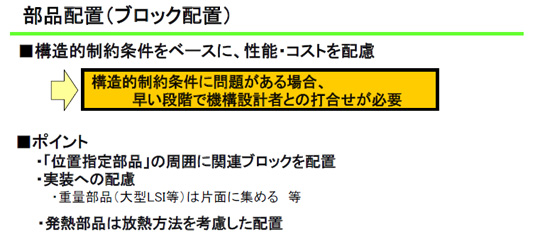

「はい。」

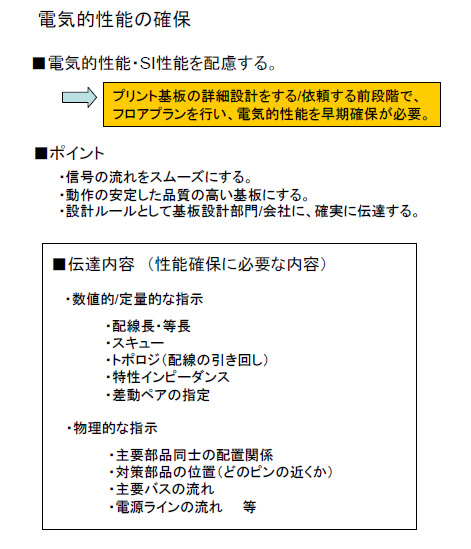

「それから最後に【電気的性能の確保】のためのポイントだな。前回のSI問題を覚えているか?(第7回参照)動作しなかったやつだ。」
「あぁ!!!あの徹夜は辛かったですね・・」
「だろ?あんなのはごめんだからな~。今回は、ちゃんとスペックを満たした設計をしてもらえるように配置・配線の設計ルールを明示して、しっかりやってもらえるように準備しておけよ。」
「準備っていっても、一体。。。。あのぅ、どんな準備をするんですか?」
「こんな事だ。」
スキュー 特性インピーダンス
「配線長・スキューですか‥どれくらいの値にすれば良いんですかね?やっぱり経験と勘ですか?」
「おいおい。加瀬から、レクチャー受けてるだろ?(第8回参照)勘で動くくらいなら、苦労しないぜ。
ただ基板Xは、メモリ周りは前回の回路構成と変わってない。同部品を使った時の、設計ルールを流用しよう。層構成も周波数も変わっていないからな。これだ。」
さっと、資料を取り出す土田さん。
