図研ベテランSEによる
知って得する機能解説 -BD編-
2007.08.30
「差動信号を配線する」
「差動ペア」として設定された信号は、ネットを選ぶとポジ・ネガの二本の信号を同時に配線することができます。(図3)もちろんその際には、指定されたポジ-ネガ間の指定された間隔は保つことが可能です。

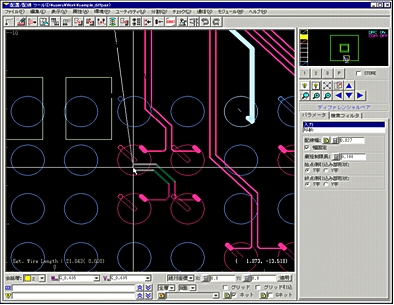

図3: 差動信号を二本同時に配線
同時に、電源・グランドや一般信号等とのクリアランスも保つことができ、さらに引き出し・引き込みのラバーバンド表示(図4)や、ビアの形状発生の拡張(図5)など、細かな改善も加えています。

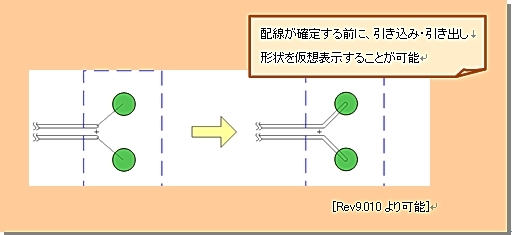

図4: 引き出し・引き込みのラバーバンド表示

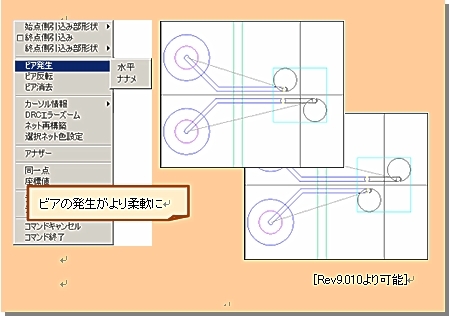

図5:ビア発生形状の拡張
