図研ベテランSEによる
知って得する機能解説 -BD編-

2007.08.30

「差動ペアという概念」

ご存知のとおり、差動信号は、差動インピーダンスを保ちながら、ポジとネガの信号をペアで等長に配線しなければなりません。この特別な信号に対して複雑な配線の制約を与えるとなれば、従来は大変な手間を必要としていました。

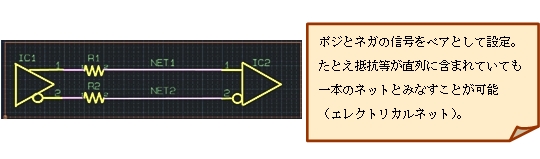

これらを解消するために、差動信号をひとかたまりとする「差動ペア」(図1)という新しい概念をつくったのです。


図1:「差動ペア」のイメージ

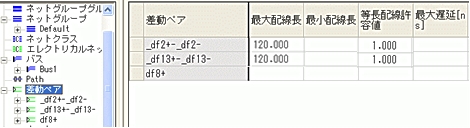

その結果、ポジ-ネガ信号の等長設定や配線間隔、他信号とのクリアランス等の複雑な制約条件をまとめて設定(図2)することが可能になり、差動信号の配線やチェックの大幅な効率化を実現しました。


図2:「差動ペア」に対する様々な制約条件の設定
