コラム2<IBISモデルの品質と波形の関係>

2009.04.23

IBISモデルに記述されている電気的な特性は、SPICEシミュレータにて算出された結果が元となっていますが、その精度や品質が悪いと、実際の動作と異なる結果が出力される場合があります。

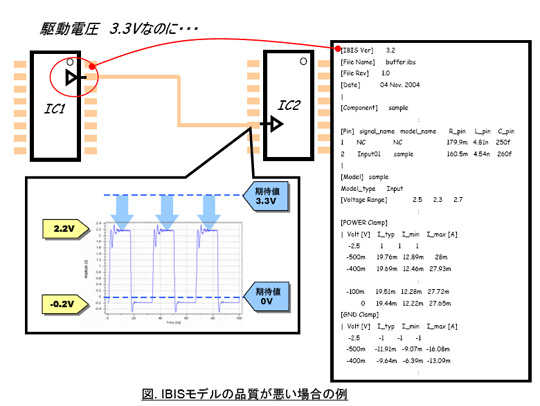

1つの例ですが、下図は、3.3Vで駆動するクロック信号をシミュレーションした場合の波形結果です。波形結果を見ると電圧 -0.2Vから2.2Vで 振幅する結果となっています。




IBISモデルのキーワード【Voltage Range】の記述に注目すると、以下のように記述されています。

  [Voltage Range] 2.5 2.3 2.7

これは、駆動電圧が2.5Vであることを意味しています。3.3Vで駆動するICですので、この記述は適正ではないと判断できます。
