コラム1<IBISモデルとは>

2009.04.23
※2012.02.16最新情報に更新しました

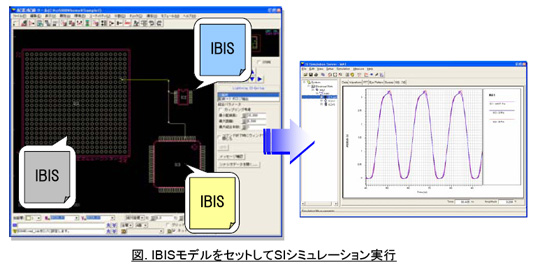

IBIS(I/O Buffer Information Specification)モデルは、デジタルICの入力や出力などの電気的特性が記述されたテキストファイルです。このIBISモデルをSIシミュレーターで用いることにより、対象ICの入出力特性を考慮した波形結果が得られます。

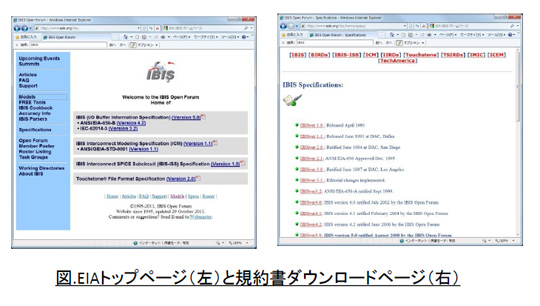

IBISモデルは、インテル社がPentium®プロセッサの市場投入時にSPICEの代用として関連メーカに公開したことで誕生したと言われています。現在、IBISモデルの標準モデルフォーマットは、EIA(Electronic Industries Alliance)にて策定されており、EIAのホームページにて規約書などの閲覧ができます。


<EIAホームページ> http://www.eda.org/ibis/default.htm

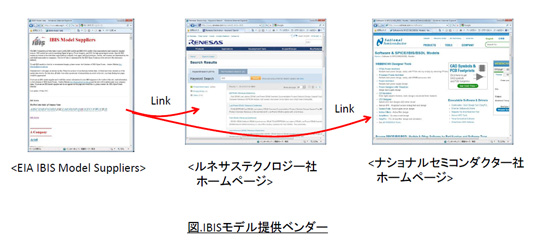

一般的にIBISモデルは部品メーカーが供給しており、EIAのホームページからモデルベンダーのホームページを検索することができます。

LinkIconEIA IBIS Model Suppliers
LinkIconルネサステクノロジー社ホームページ
LinkIconナショナルセミコンダクター社ホームページ

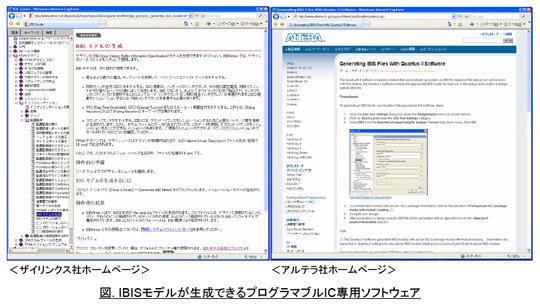

また、最近ではプログラマブルIC(FPGAやCPLDなど)の専用ソフトウェアからIBISモデルを生成することもできるようになってきています。

LinkIconザイリンクス社ホームページ
LinkIconアルテラ社ホームページ




対象ICごとのIBISモデルを用意することで、リアルに近いSIシミュレーションが行なえます。
