図研ベテランSEによる
知って得する機能解説 -BD編-

2008.05.29


【オプション機能のご紹介】

これまでのページでは、標準機能をご紹介しました。
ただ、テストポイント機能には、機能拡張オプションがあります。
それらをご紹介します。
(以下の紹介機能は全て、オプション機能:インサーキットテスタモジュールに含まれます。)

  • 「テストポイント」の分布状況確認機能
  • 面付け状態からの「テストポイント・レポート」出力機能
  • 「テストポイント・レポート」のバッチ出力/出力形式の変更


「テストポイント」の分布状況確認機能
特に「治具有りテスタ」の場合、「テストポイント」発生箇所の偏りは、基板の反りにつながります。

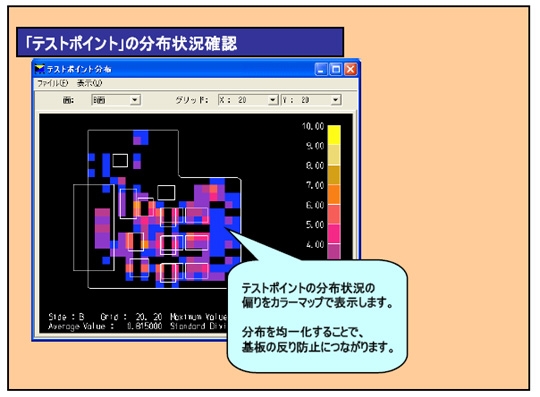

そこで、「テストポイント」発生位置が均等かどうかを確認できます。



面付け状態からの「テストポイント・レポート」出力機能

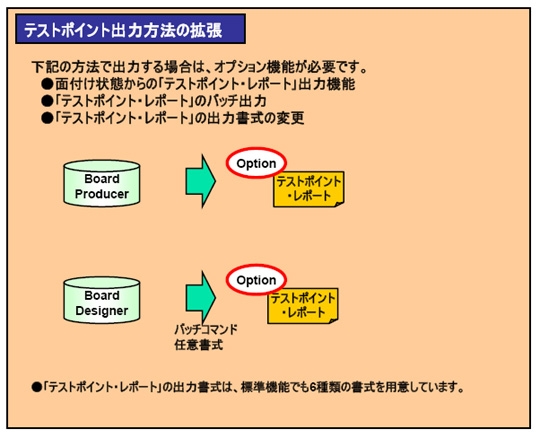

「ボードテスト」時、単体基板状態で検査される場合と、面付け状態で検査される場合があります。標準機能では、単体状態(CR-5000/Board Designer)からの「テストポイント・レポート」出力は可能です。面付け状態(Board Producer)からの「テストポイント・レポート」出力はオプション機能で対応しています。

「テストポイント・レポート」のバッチ出力/出力書式の変更
この他、「テストポイント・レポート」をエディタではなく、バッチコマンドで出力されたい場合、「テストポイント・レポート」の出力書式を変更したい場合は、オプション機能で対応しています。

なお、「テストポイント・レポート」の出力書式は、標準機能でも6種類の書式を用意しています。


関連情報:インサーキットテスタ情報の作成
