基板検図を楽に確実に行う方法

印刷用表示 | テキストサイズ 小 | 中 | 大 |



| HOME | Club-Z劇場 | 【設計のお悩み解決します】教えて!桃子先生 | case04 | P2 |

更新日 2016-01-20 | 作成日 2007-12-03

☑設計のお悩み解決します。

教えて!桃子先生☆

2014.01.30

■Design Forceの便利な表示機能
該当箇所を確認する際には、Design Forceの高度な表示機能を活用することで、確認効率を向上できます。

・透過表示

  • 各層の表示スタイルに透過性の設定があります。これにより多層に渡るパターンや、隣接層の状況を確認しながら引き回しを容易に確認することができます

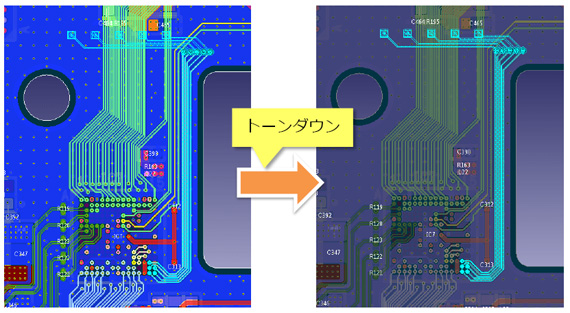

・トーンダウン表示

  • 全体の図形の表示色をトーンダウンすることで、ハイライトしている図形を目立たせることができます。また、特定のパターン(例えばGND)を通常色で表示することもできます。



・パターン情報表示

  • 配線やピンの図形上に、信号名やピン名などの情報を表示することができるため、近接する信号ラインなどの視認が容易です。

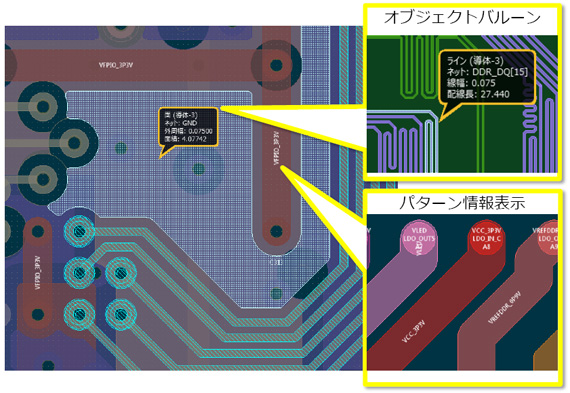

・オブジェクトバルーン

  • 図形の上にマウスカーソルを乗せるだけで、その図形の情報を確認することができます。図形を選択(クリック)する必要がないため、ハイライト状態を維持したまま近接するパターンの情報なども素早く確認できます。



■3D表示を活用する

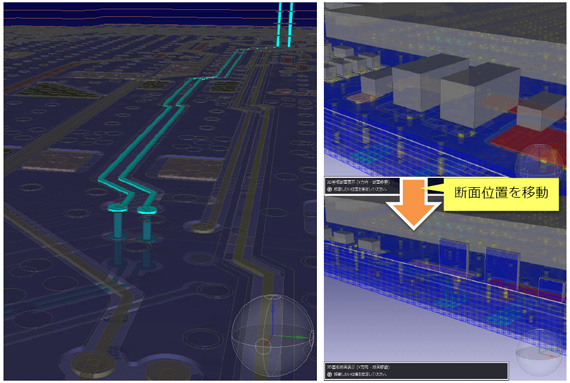

変換などの手間をかけることなくいつでもすぐに3D表示することができます。内層での引き回しなどを直感的に確認することができます。任意位置での断面を表示することも可能です。



■断面を見ながら配線を確認する

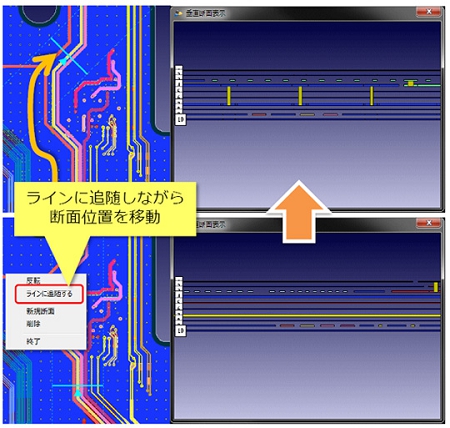

2D表示上でも、基板の指定した箇所の断面を表示できます。この断面表示は、ラインに追随させて移動することができますので、隣接層のシールド状態の確認などを行いながら引き回しをチェックしていくことができます。



■配線長の確認

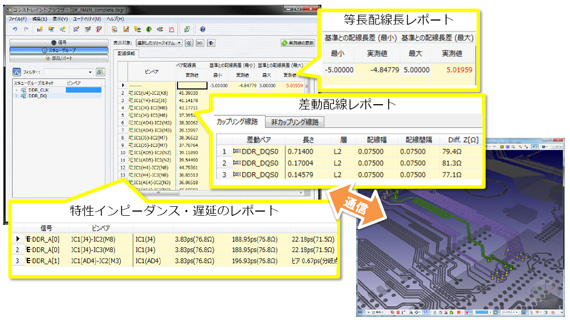

配線長の確認にはコンストレイントブラウザーが便利です。ソルバーも搭載していますので、特性インピーダンスや遅延を確認することも可能です。
もちろんDesign Forceのキャンバスとクロスプロービングできますので、インピーダンス変動箇所の確認なども即座に行えます。



■SI/PI解析を利用する

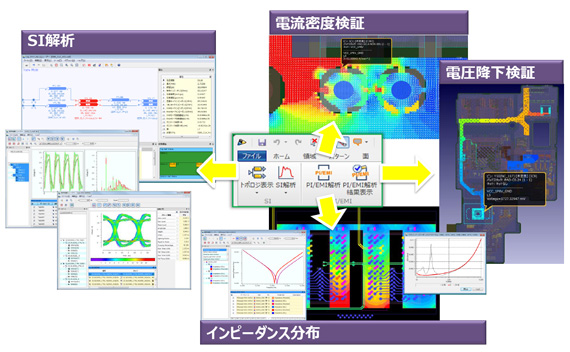

Design ForceはSI/PIの解析機能も備えています。高速信号に対して伝送線路解析を行い遅延や反射の影響を確認したり、電源ラインの電圧降下・電流密度やインピーダンス分布の検証など、目視ではできない高度な検証を行うことが可能です。



■EMC検証機能を使う

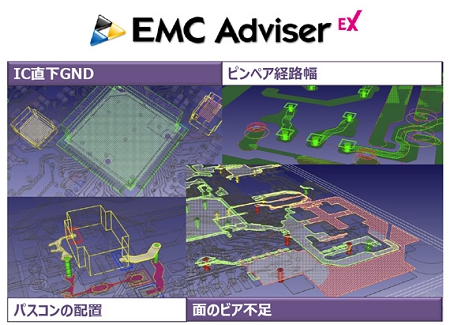

「EMC Adviser EX」を用いると、EMCに有効な全36ルールでのチェックを行うことができます。機械的なOK/NGの判断だけでなく、直感的なハイライト表示は、問題箇所の目視確認や修正方法の検討にも有効です。




■修正の指示をする

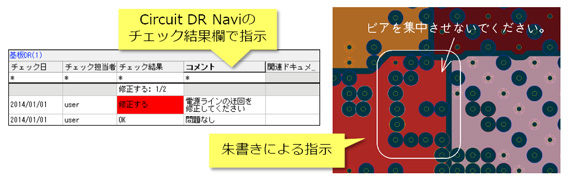

修正指示はCircuit DR Naviのチェック結果欄に記入します。文章では伝えにくい内容は、関連ドキュメントを添付することもできますし、基板データに直接朱書きで指示を入力することもできます。



■直接修正する

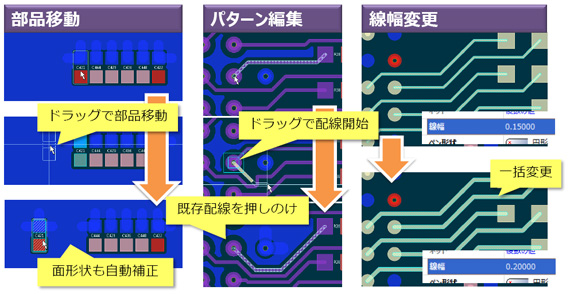

もちろん基板データを編集することが可能です。Design Forceの直感的な操作性により、依頼するのも面倒なちょっとした修正も容易に行うことができます。

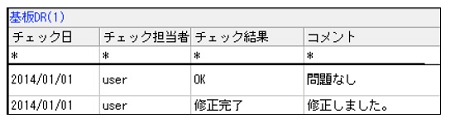

自分で修正した箇所はCircuit DR Naviのチェック結果欄を「修正完了」とします。このようにして、基板設計とのやりとりの履歴をチェックリストと共に保管できます。
