続いて、「ライブラリビュワー」にどのような機能があるのかご紹介致します。

■特徴

  1. 回路シンボルや部品形状、部品属性など各種情報を自由なレイアウトで表示できます。また、複数ページ用意する事ができますので、利用者・見たい情報に合わせてカスタマイズできます

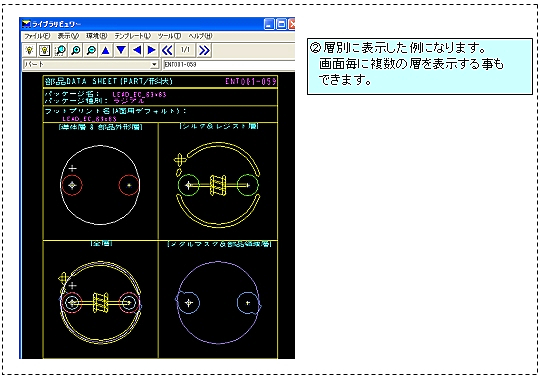

  2. 部品形状に関しては、層別に表示できます。外形+端子ランド、メタル+レジスト、シルク+レジストなど自由に表示できます

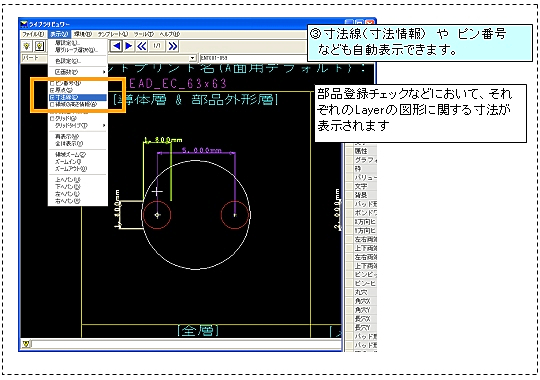

  3. 自動で寸法を表示したり、ピン番号を表示する機能があります。ピンピッチなど間違いが無いか容易に確認できます
  4. 画面レイアウトは専用のエディタを用いる事で、容易に実現できます


実際の例は次のようになります 。
