図研ベテランSEによる
知って得する機能解説 -ライブラリ編-

2007.11.29

今回のClub-Zでは「部品管理」に関連するモジュール、「ライブラリサーチャー」「ライブラリビュワー」についてご紹介致します。

今回ご紹介するモジュール群はオプションとしてもご購入できるものですが、部品管理モジュールがあれば、その中にバンドルされているため単体としてのライセンスが無くてもご利用できるものとなります。既にお使いになっている方々も多数いらっしゃることと思いますが、さらに多くの方々に「本モジュール」の便利な機能を知っていただきたいので、ご紹介させて頂きます。

下記にモジュールの特徴と設定例をご紹介しますので、是非一度カスタマイズ&活用してみてください!

まずは、「ライブラリサーチャ」にどのような機能があるのかご紹介致します。

■特徴

  1. 部品の検索条件を任意に定義することができます

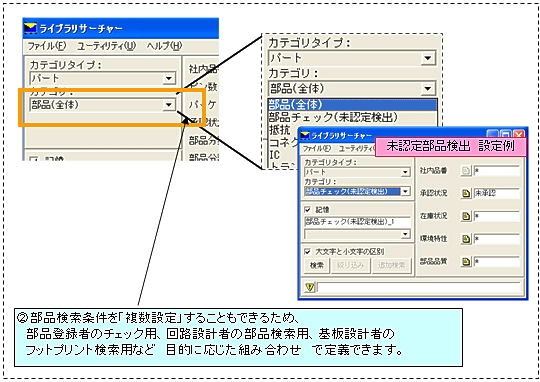

  2. 部品の検索条件は「複数セット」定義する事ができます。例えば、抵抗用ルール、IC用ルールまた未認定部品チェック用などいろいろと作る事が出来ます

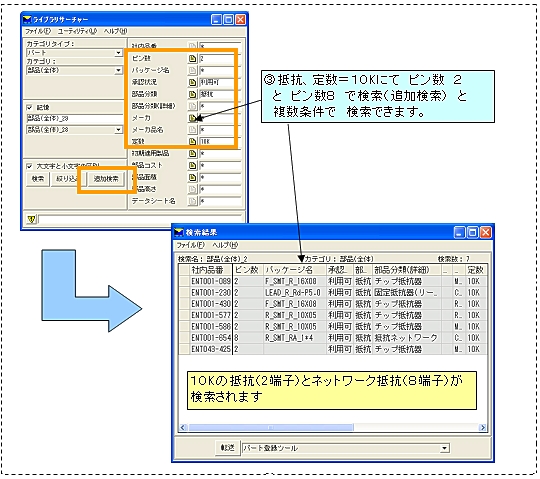

  3. 検索において「条件A」及び「条件B」で検索というように追加検索により候補部品を検索可能です

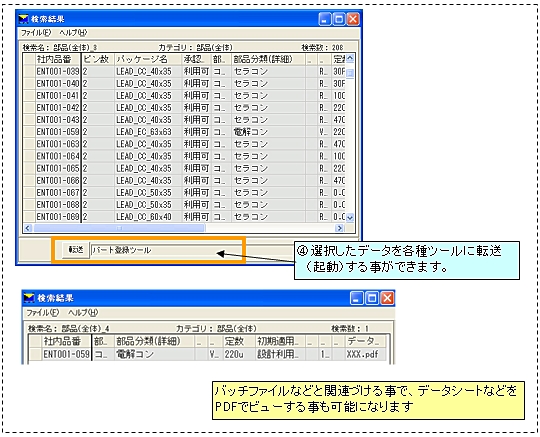

  4. 検索結果より、各種関連するツールを起動する事ができます。例えば、パート登録ツールやフットプリント登録ツール、ライブラリコピーツール、さらには、PDFリーダなども起動可能です

実際の例は次のようになります。
