図研ベテランSEによる
知って得する機能解説 -共通編-
2009.01.29
これらの課題を解消する為に、図研は新ソリューションをリリース致しました。
それが冒頭に述べたGPMです。
GPM (Graphical Pin Manager)
特徴は以下の通りです。
① 「度重なる設計変更」 に対応
ボタン一つで、回路図(SD・DG)・ボードデータ(BD)に反映します。またFPGAの設計データへも反映できます。各部門・担当者への伝達ミス・反映ミスによる不整合がなくなりデータの同期が取られますので、手戻りもなく対応もスムーズです。
GPMでは、ピンアサイン情報を一元管理しているので、変更内容を確実にFPGA設計、回路設計、ボード設計の環境に反映します。
<流れ>

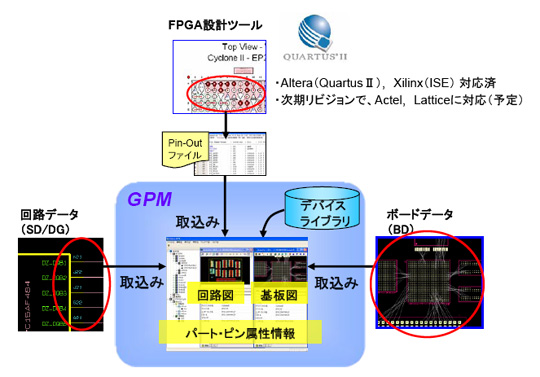

1.準備
回路データ・ボードデータ・Pin-Outファイルを取込み
2.ピンアサイン最適化
FPGA部品のピンアサインを最適化

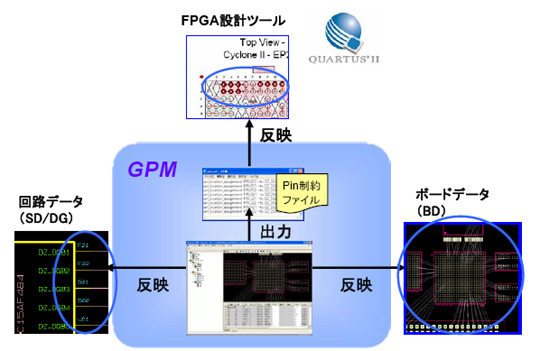

3.反映
回路データ・ボードデータに反映
併せて、FPGA設計ツールへ反映(Pin制約ファイルを出力)
1.準備
2.ピンアサイン最適化
3.反映
