Club-Z機能解説：SD/DG編

2012.02.23

■はじめに

ご存知でしたか？
インテルでは、組み込み機器顧客向けに「回路図レビューサービス」を無料で提供しています。

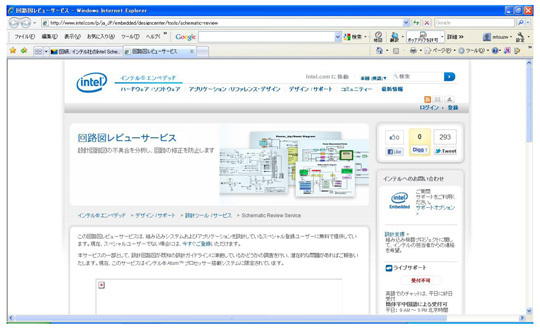

【図１】回路図レビューサービス概要
http://www.intel.com/p/ja_JP/embedded/designcenter/tools/schematic-review

【ビデオ】エンベデッド・デザイン・センターの紹介ビデオ

第15回組込みシステム開発技術展 (ESEC2012) インテルブースにて。インテルの回路図レビューサービスに対応した図研のシステムレベル回路/マルチボード設計環境 CR-8000 の紹介。

この回路図レビューサービスを迅速に行うためには、CADデータを活用した設計ファイルを出力する必要があります。

図研では、お客様のインテル製エンベデッドプロセッサーを使った回路設計をより設計しやすくするため、この回路図レビューサービス向けのデータ出力を実現しました。

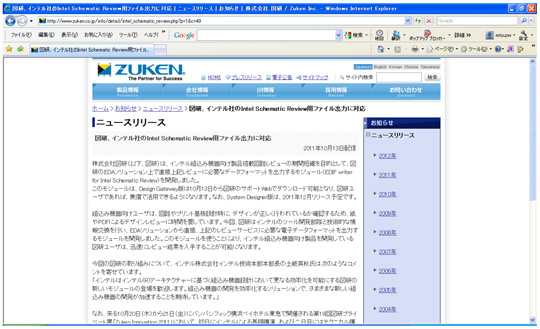

【図２】

従来、組込み機器向けユーザは、回路やプリント基板設計時に、デザインが正しく行われているか確認するため、紙やPDFによるデザインレビューに時間を要していました。　
今回、図研はインテルのツール開発部隊と技術的な情報交換を行い、EDAソリューションから直接、上記のレビューサービスに必要な電子データフォーマットを出力するモジュールを開発しました。このモジュールを使うことにより、インテル組込み機器向け製品を開発している図研ユーザは、迅速にレビュー結果を入手することが可能になります。

Design Gateway版とSystem Designer版それぞれ下記のとおり、リリースされました。

●Design Gateway Rev.8.0 : Intel Schematic Review用EDIF出力プログラム
　最終更新日 : 2011/10/13
●System Designer Rev13.0 : Intel Schematic Review用EDIF出力プログラム
　最終更新日 : 2011/12/26
