Club-Z機能解説：DG編

2011.02.24

２．DGでの機能拡充　：　①作成を支援する機能

１）ライブラリブロック作成機能
回路設計時に作成した埋め込み型の回路ブロックから、ライブラリ化するためのブロックを作成できるようにしました。本機能と、従来よりご提供している「回路のインポート」機能を組み合わせることで、回路ブロックのライブラリ化がスムーズに行えるようになります。

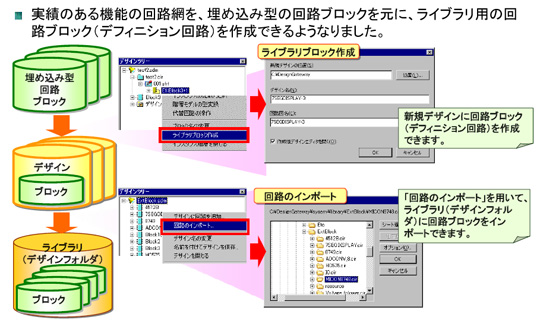

図４　回路ブロック作成

本機能を用いたライブラリ化の流れをご説明しましょう。
まず、既に作成した埋め込み型の回路ブロックを選択して、「ライブラリブロック作成」を実行します。これにより、元となる回路ブロック（デフィニション）が作成されます。続いて、ライブラリを開き、「回路のインポート」を実行し、作成したブロックを読み込みます。

デモムービーを参照ください。








２）ブロックの別名保存機能
また、作成済みの回路ブロックを別名称で保存できるようにしました。これにより、ライブラリ化した回路ブロックを流用し、別の回路ブロックを作成する作業を効率よく行うことができます。
