■ はじめに
全６回連載の「Design Forceココが凄い！ 第３回です。「Design Force」で行う部品内蔵基板設計についてご紹介します。

■ Design Forceの「部品内蔵基板設計」

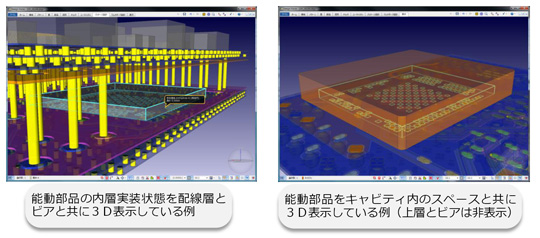

Design Forceでは、あらゆる部品内蔵方法、端子への接続方法、およびチェックが可能であることに加え、2D-3Dのシームレスな連携による直感的な操作・実装状態の把握が行えるため、部品内蔵基板の設計をミスなく素早く行えます。

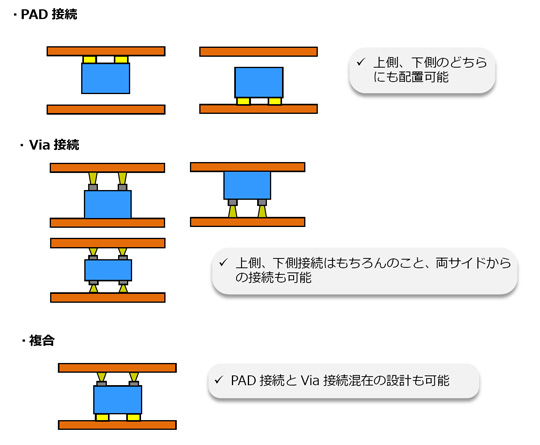

① あらゆる部品内蔵基板に対応

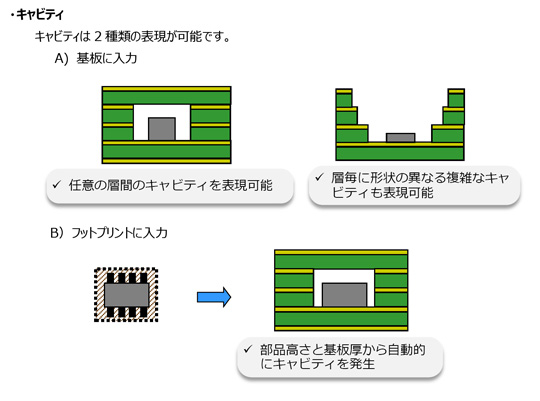

Design Forceは、既存CADでは対応が難しかった、基板の更なる薄型化に必須のVia接続やキャビティに対応しており、複雑な構造の高密度基板設計において、設計者の作業効率を飛躍的に向上させます。
