図研ベテランSEによる
知って得する機能解説 -ショートカットキー編-
2009.09.30

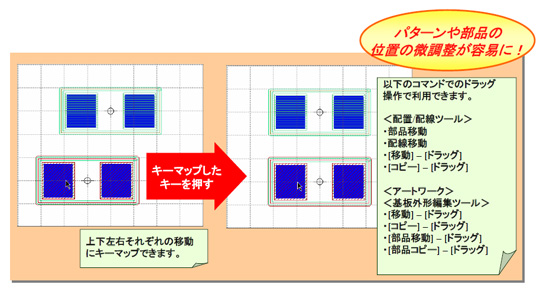

■新機能1 オブジェクトの1グリッド分移動
グリッド単位での移動をキーマップ可能にしました。
これを使えば、マウス操作が難しかった細かいグリッドの移動も1クリックで移動できます。

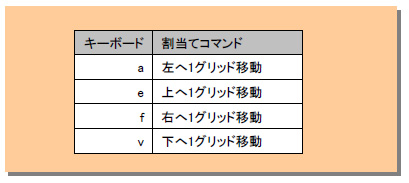

本機能について、Rev.12の初期設定で、以下のキー割付を行っており、ご導入いただければ、すぐにご利用いただけるようになっております。
■新機能2 キーマップを使った配線幅変更
下記の配線幅変更に対応しています。

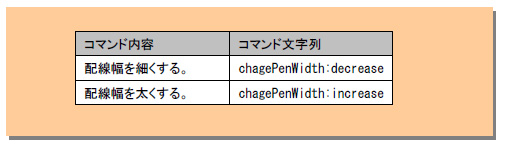

コマンド文字列は下記となっております。

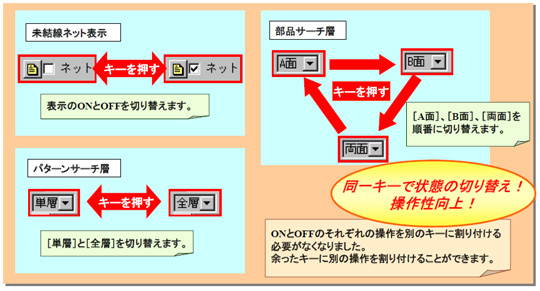

■新機能3 1つのキーでON/OFFを切り替え(トグル)
以下のON/OFF操作を1つのキーに割付け可能にしました。

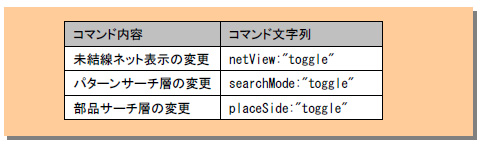

コマンド文字列は下記となっております。

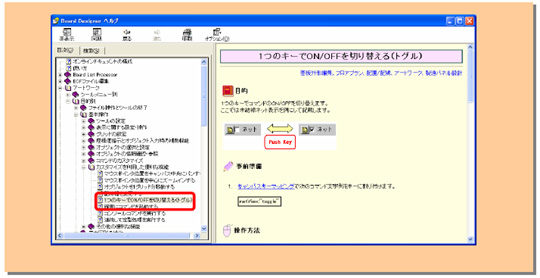

詳細は、下記のヘルプを参照ください。 (Windows Xp の場合です。)
○スタートメニュー→すべてのプログラム→CR-5000 Board Designer 12.0
→ドキュメント→オンラインヘルプ→Board Designer
[起動したBoard Designer ヘルプにて]
左のツリーより、
アートワーク→目的別→基本操作→カスタマイズを利用した便利な機能
→1つのキーでON/OFFを切り替える(トグル)
以上になります。
Rev.12のご利用の方は、ぜひお試しください。
