図研ベテランSEによる
知って得する機能解説 -ショートカットキー編-

2009.09.30


「設計中、マウスカーソルの移動はできるだけ少なくしたい!」というのは、皆様の共通要望と思います。

そこで今回は、キーボートを使った操作、「ショートカットキー」の活用をご紹介します。また、最新のRev.12では機能拡張を行っていますので、そちらもあわせてご紹介します。

まずは、初期設定で使用されているコマンドから。

■すぐに利用できるショートカットキー

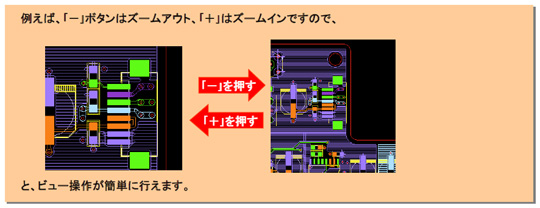

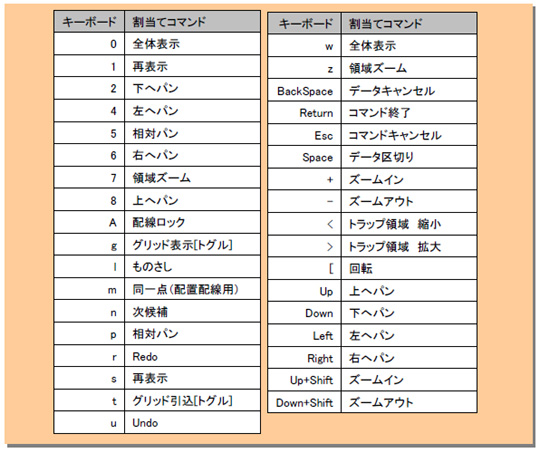

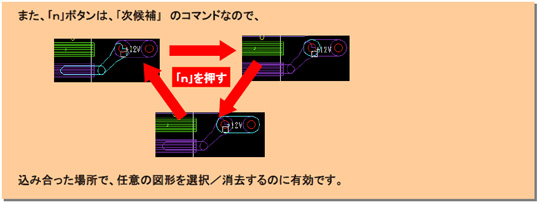

下表は、インストール直後に割付けられるショートカットキーです。
その為、すぐにお使いいただけます。





■ショートカットキーのカスタマイズ

任意のコマンドを、ショートカットキーとして割付けたいというご要望もあると思います。
このような場合は、GUIを用意しておりますので、簡単な操作で割付けていただけます。

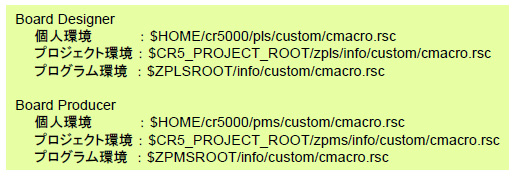

ショートカットのカスタマイズ結果は、下記ファイルに格納されます。
すでにカスタマイズされている可能性がありますので、下記のファイルの有無をご確認のうえ、以降の操作を行ってください。

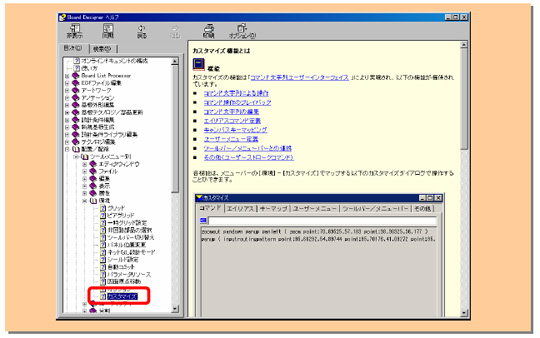

詳細は、下記のヘルプを参照ください。
○スタートメニュー→すべてのプログラム→CR-5000 Board Designer XX
 →ドキュメント→オンラインヘルプ→Board Designer
 [起動したBoard Designer ヘルプにて]
 左のツリーより、
 配置/配線→ツールメニュー別→環境→カスタマイズ



それでは、ショートカットキーの割付け方をご紹介します。
