Club-Z機能解説：BD編

2008.12.18

CR-5000/Board Designerからの部品表や実装情報の出力に、基板情報出力ツールを使用されていますか？GUIから出力項目が簡単に設定でき、このパラメータファイルを利用して、バッチでの基板情報出力が可能です。
出力できる項目もリビジョンアップで拡張され、使い勝手がさらによくなりましたので是非ご活用ください。

部品情報以外にも、基板情報／ピン情報／パッドスタック情報／ホール情報の出力にも対応しています。ここでは、基板情報出力ツールの利用イメージと、パラメータファイルの設定についてご紹介します。

まずは基本情報の出力方法から。

①ツール起動方法

フォーマット定義を行うためのツール起動は、CAD File ManagerにてCR-5000/Board Designerデータ選択後、「ツール」－「アクション」－「基板情報出力ツール」を実行するか、コマンドプロンプトよりblistp データ名.pcb（.pnl）にて行います。

②GUIによる出力フォーマット定義

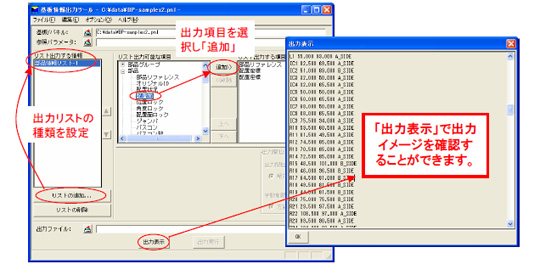

出力内容定義をGUIから行います。出力したい項目とその出力順を設定していきます。現在の設定でどのように出力されるか、”出力表示”によって随時確認することが可能です。

③基板情報の出力
1回だけなら、このまま出力でも良いですが、設定内容は「ファイル」－「保存」にて名称をつけパラメータファイルとして保存できます。
（ファイルの拡張子は.blpとなります）
こうして作成したパラメータファイルをコマンドblistpの引数として指定し、バッチ出力が可能です。

コマンド
　　　blistp.exe -p パラメータファイル名 -m batch -o 出力ファイル名　基板データベース名又はパネルデータベース名（含拡張子）
　　　※「-r CSVファイル名」を加えることで、CSVファイル名を指定することも可能
（例）
　　　blistp.exe -p sample.blp -m batch -o complist.txt BETERAN.pnl



そして、便利なパラメーターファイルの設定には次のようなものがあります。


④フラグを利用したアイテムのフィルタリング
⑤フォーマット区切りによる出力フォーマットの切り替え
⑥座標基準点変更、及び面視ごとの出力
⑦グループ利用によるアイテム数合計
⑧外部CSVファイル内の情報を合成して出力


いかがでしたでしょうか？有効に活用できそうな機能はありましたでしょうか？

バッチ処理用のアイコンなどを準備していただくと、毎回、コマンドプロンプトを起動して実行することなく、より効果的かもしれません。
もちろん、UNIX版においても同様のバッチコマンドはございます。

基本的な操作であれば、オンラインヘルプの中の「バッチプログラム」というドキュメントをご用意しておりますので、そちらでご確認いただけるかと思います。それでもご不明な場合は、弊社レスポンスセンターにお問い合わせ下さい。
