DS-2 Expresso「Drawings」概要と機能拡張予定

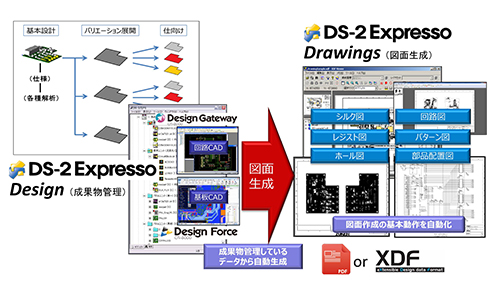

DS-2 Expresso「Drawings」は、DS-2 Expressoで管理されたCADデータから、図面データの基本部分を自動生成するオプションモジュールです。

今後の拡張としては、DS-2 Expresso に格納されている情報を利用し、設計変更時の変更箇所連動を一層促進する仕組みを計画しています。

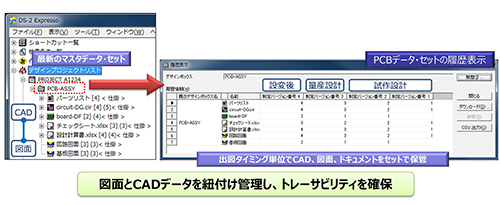

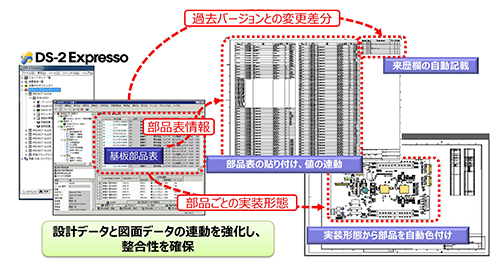

例えば、図面に部品表を貼り付けたり、変更履歴を記載したりするケースでは、DS-2 Expressoで保持している最新の部品表情報を図面に反映する。さらには、DS-2 Expressoで部品変更の差分を検出し、自動で図面に反映する仕組みも検討しています。その他、実装工程に必要な部品配置図の実装形態を表す"色付け"についても、DS-2 Expressoの部品表情報を元に自動で割り付けることを検討しています。
