構想設計をコンピュータ上で実施する！『System Plannner』

構想設計をコンピュータ上で実施する！

■ 構想設計ツール活用例『 マイナーモデルチェンジ 』

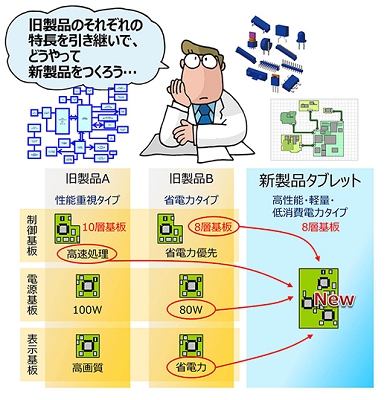

旧製品の特長を引き継いでマイナーモデルチェンジをするとします。
新製品の要件として、① 基板層数を減らしコストダウン　 ② 高速処理で、低電力駆動　③ 表示回路は省電力重視、があげられたとします。

それらが、下図のように複数の旧製品に実装されていた場合、CR-8000を使うとどのように効率良く流用できるでしょうか。

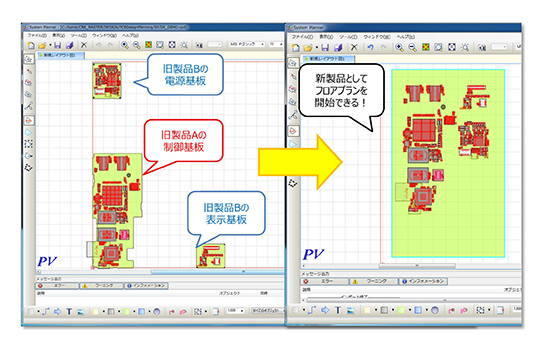

System Plannerでは過去の基板データをキャンバスに集約し、フロアプランを始めることができます。ネット情報はもちろん、部品情報も引き継げるので、回路規模の見積りや部品コスト、重量などの検討もできます。

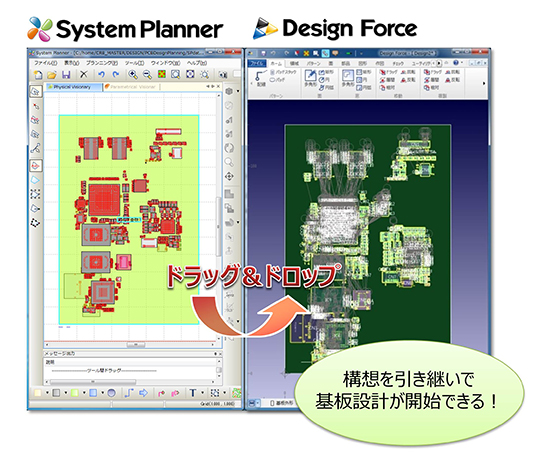

もちろん、フロアプランデータは、詳細基板設計Design Forceへ引き継ぐことができます。

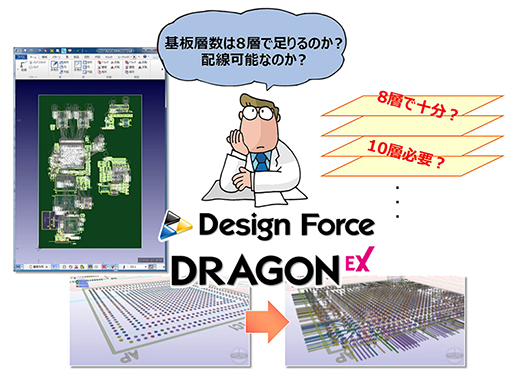

System PlannerからDesign Forceへは、簡単にドラッグ＆ドロップでデータを渡せるため、詳細設計へスムーズに移行できるだけでなく構想設計段階でDesign Forceの対話型オートルータ「DRAGON EX」を使って配線の可能性の検討まで行うことができます。

いかがでしたでしょうか。
この活用例を直に体験できるエクスペリエンスを8月26日(横浜)、8月28日(大阪)で開催します。

体験を通じて、ヒントをつかんでみませんか。
この機会に、ぜひ足をお運びください。
