入社３年目　ミホの挑戦

【第1話】高速デジタル基板設計　～IBISモデルって何なのよ～

2009.04.23

（設計部に戻ってきた部長とミホ。）

ミホ　「部長！あんな約束して良かったんですか。“えすあいしみゅれーしょん” って、最近、したたか設計が始めた伝送線路解析サービスのことですよね。それっていったい何ですか？」

部長　「まぁまぁ、落ち着いて。 SIシミュレーションっていうのはね、吉田君の設計した配線に高速デジタル波を流してみて、デジタル波が送信ICから受信ICに正しく伝わるかどうかをCAD上でシミュレーションしてみる事だよ。シミュレーションしてデジタル波が劣化していなければ、キミの配線設計が優良だということの裏付けになる。」

ミホ　「あ、それは良いですね。私、自分の設計した基板の品質って気になっていたんです。
　　ところでアイビスって・・何ですか？」

部長　「アイビスはSIシミュレーションに必要な素材のひとつで、デジタルICの電気特性が書かれたファイルのことだよ。 CAD上でIBISを部品に割り付けてシミュレーションするんだ。」

ミホ　「そうなんですね。あれ？ そういえば、ウチってSIシミュレーターなんて持っていなかったですよね。」

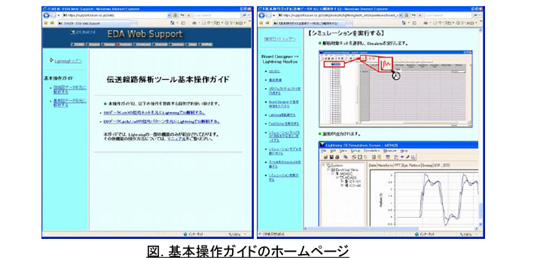

部長　「SIシミュレーターは、つい最近図研から購入したんだ。それに使い方のほうも心配はいらないよ。ほら、図研のZuken Global Supportに 波形を出すまでの手順が載っているから、これを見て波形を出せばいいんだよ。」



＜Zuken Global Support＞
https://support.zuken.co.jp/global/downloads/Index/detail?dl_no=103-100102
※ CR-5000 Lightningユーザー様のみ閲覧ができます。


部長　「まぁ、詳しいことは中途入社の佐藤君に教えてもらいなさい。彼は前の会社でSIシミュレーションをやっていたんだ。例のプロジェクトが忙しくてこの件は担当できないが、キミをフォローしてあげるように言っておくから、この件はキミが責任を持ってやってくれたまえ。それじゃ頼んだよ。まぁ楽しんで。」

ミホ　「ちょっと、部長～ 。」

（という訳で、佐藤先輩の席にやって来たミホ）


ミホ　「佐藤センパーイ、新しい設計でSIシミュレーションをやることになったんですけど、私たちのチームはできる人がいないんで、教えてください。それから･･･アイビスについて、少し詳しく教えてもらえますか？SIシミュレーションに必要な素材だってことは分かったんですけど・・・」

佐藤　「はっはっは。ミホちゃん、ずいぶん背伸びしたねー。まぁ波形を出すだけなら大したこと無いよ、簡単カンタン。まずIBISっていうのはね・・・」


コラム１【IBISモデルとは】


ミホ　「なるほど、先方から送られてきた **.ibs ファイルもまさにこんな感じで書かれています。」

佐藤　「うん、このIBISっていうのは書き方が決まっていて、シミュレーションに必要なさまざまなデータが書いてあるんだ。例えば、ICの駆動電圧は[Voltage Range]に書いてあって、これはデジタル信号“１”の電圧値のことなんだよ。」

ミホ　「つまり今回のIBISは [Voltage Range]に1.8って書いてあるので、1.8Vの波形になるということですね。」

佐藤　「そのとおり！」


コラム2【IBISモデルの品質と波形の関係】
