（多重化した場合の全体PFD[不動作確率]の算出）
システムがシングル構成の場合は、前述のような計算を経てPFDを算出しますが、では、多重化した場合はどのようになるのでしょうか。

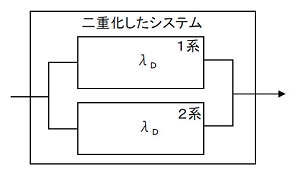

前述のシングル構成のシステムが、２つ並列にならび、どちらかが故障しても、他方がちゃんと動くことで、危険な状態にならないようにしているものとします。（故障した側が他方に影響なく修理できるものとします。）

IEC-61508 Part6AnnexB 「B.3.2.2章」に次のような考え方が記載されています。ここには機能安全を考える上で、ハードウェアにおいても、またソフトウェアにおいても、非常に重要で特徴的な考え方の１つ、Common Cause Failure（共通原因による故障）が登場します。

たとえば、これがCPUの基板だったとしましょう。２つを並列にしていても、次のような要因では、「両方がイッパツで同時に故障する」ことがわかります。

• 例１） 両方のCPUに１台の電源装置から電源を供給していた場合の、電源装置故障
• 例２） 両方のCPUが同じチップを使っていた場合の、CPUチップの設計ミス
• 例３） 両方のCPUが同じソフトウェアで動作している場合の、プログラムのバグ
• 例４） 両方のCPU回路の設計者が同じ人物だった場合の、回路設計ミス

このように程度の問題はありますが、「同じ理由で同時に故障する」という状況は、様々な要因が想定されます。それは上記の例１のように、具体的に見える部位かもしれませんが、例４のように、同じ人物がしでかした「勘違い」という見えない要因かもしれません。いずれにせよ、この仮想的なCommon Cause Failureというものを、機能安全では重要視して取り扱います。

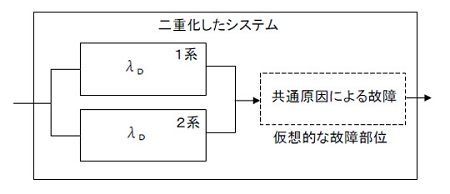

さて、この仮想的な「共通故障」の発生率をλ _CCF としましょう。ではλ _CCF の値はどのように決めればいいでしょうか。IEC-61508では、この値は、もととなるサブシステムの故障率λ _D を用いて、次のように考えます。

危険側故障λ _D は、実際にはλ _DU とλ _DD に分かれますから、IEC-61508では、λ _DU 側を「β」とし、

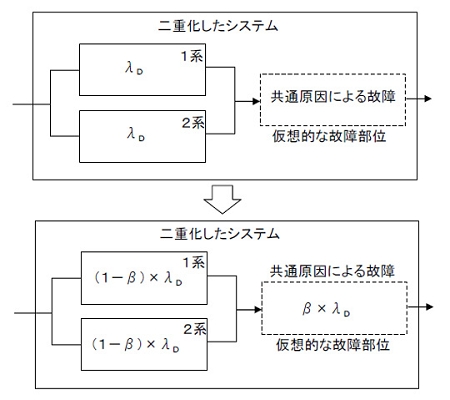

λ _DD 側を「β _D 」と分けて書いています。ここでは面倒なので、両方ともβとして上記のブロック図のように考えてください。βは当然、0.1とか0.01などの、1より小さい係数です。

早い話、ある係数「β」の分だけ、元の故障率からさっ引き、仮想的な共通部位の故障率として「蹴り出し」て考えよう、ということです。

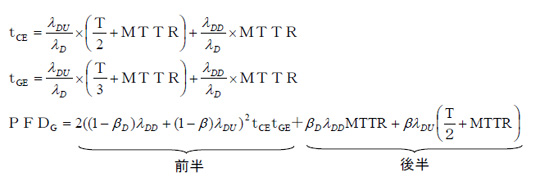

これを元にして、次のような計算式を提示しています。




もう式を見ているだけでクラクラしてくる方も多いと思います。式の意味としては、後半が、仮想的な共通要因部位のPDFの値です。この部分は前述のシングル構成のものと同じです。前半はもう少し複雑です

全体を見ると、興味深い形になっていますね。前半はλが二乗されていますから、たとえば、片方のシステムの故障確率が0.0001（10 ^-4 ）ならば、前半部分は0.00000001（10 ^-8 ）というとても小さな値になります。しかし、後半部分はλにβを掛けただけですし、βの値は、最小でも0.5％すなわちオーダ的には、0.01（10 ^-2 ）と決められていますから、二重化しても一つあたりの故障確率を1/100する程度の効果しかない、ということになります。

SILのレベルを左右するのは、後半部分のオーダ（10の何乗なのか）であるといえます。このβをいかに小さくできるか（小さく出来ても所詮1/100のオーダですが、それでも、1よりはまし）というところが、とても重要になることがわかると思います。
