図研ベテランSEによる
知って得する機能解説 -BD編-
2008.03.27

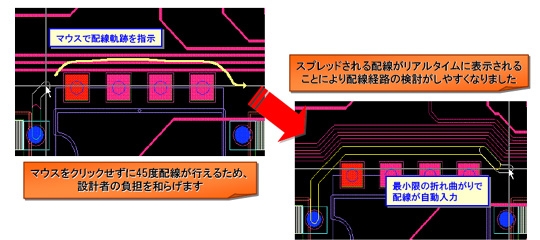

【その他の特徴的機能-Activ45配線】
Activ45ですが、対象の始点を指示していただければ、あとはカーソルの軌跡に沿って45度処理をしながら、目的の端子へ自動的に引き込みを行う便利な機能です。もちろん、既存の配線を押しのけるスプレッド機能、押しのけた状態を元に戻すスプリングバック機能も備わっておりますので、設計者の思考を遮ることなく配線作業を効率よく進めることが出来ます。比較的配線難易度の低い箇所に非常に有効です。
【Rev12以降実装予定の機能 -Lengthening-】
この機能は、次期バージョン以降で実装予定のLengthening機能ですが、とてもよい機能なのでご紹介しておきます。配線長を制御するミアンダ形状というものがあります。一度このミアンダ形状を形成した状態で、配線の移動や修正が発生した場合はかなりの修正時間を要することになります。また、ミアンダ配線を引くこと自体も大変な作業ですね。
この配線長を考慮したミアンダ形状を簡単に配線することができ、移動や修正も非常に容易にできる機能がLengthening機能です。
予告編です。Coming soon!!
「Embedded-I」は、Rev11リリースと同時にオプションリリースされます。
価格のご質問やデモンストレーションのご要望は現時点で可能です。
是非、お気軽に担当営業までお申し付けください。
関連ツール:CR-5000/Board Designer
関連ツール:CR-5000/Lightning
