Lightningでのルール設定は「Constraint Manager」で行うことができます。等長配線を行うための以下の３つのルールを設定します。ルールの設定は１等長グループあたり数分で容易に行うことができます。

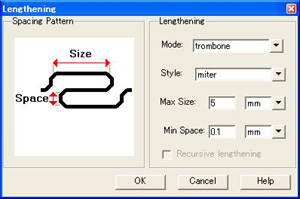

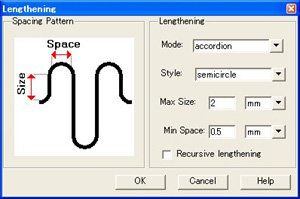

①形状の設定（Lengthening）
配線長を調整する際に発生する形状を基板全体か個々のネットに設定します。形状は、アコーディオン型、トロンボーン型、ノコギリ型から選択できます。コーナー処理は、直角、45度、円弧から選択できます。
オブジェクトツリーから基板全体、またはEネットを選択して、“右クリック ⇒ Lengthening ”で表示されるダイアログで設定できます。

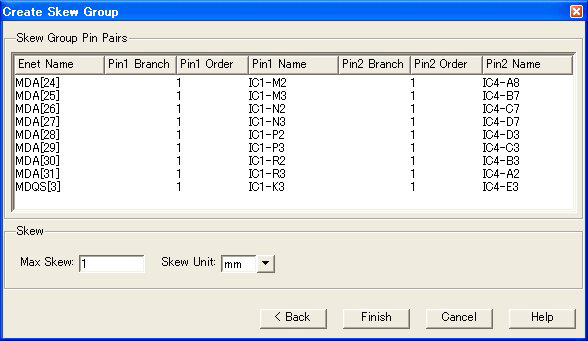

②等長グループの設定（Skew Group）
等長制御を行うネットのピンペアを作成し、ルールを設定します。ネットと接続される部品を指定することで自動的にバスに対するピンペアを一括で作成します。
オブジェクトツリーからEネットを複数本選択し、“右クリック ⇒ New ⇒ Skew Group”で表示されるダイアログで設定できます。

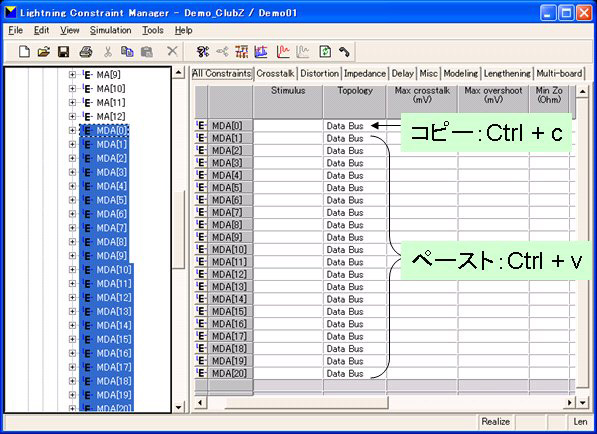

③トポロジの設定（Topology）
等長制御を行うネットに任意のトポロジを設定します。
スプレッドシートのTopology列に対して一括で簡単に設定できます。
（コピー：Ctrl + C 、貼り付け：Ctrl + V ができます。）
|
