EMC／マイクロ波測定の新サービスを開始！
2012.07.26
新「EMC／電磁波測定ラボ」の主な設備／システム

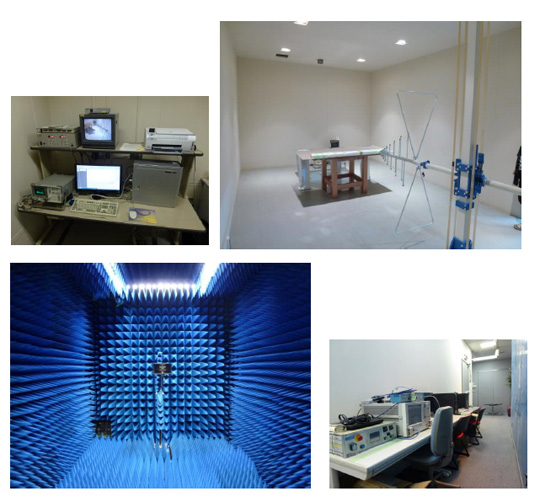

EMC電波暗室＆マイクロ波電波暗室
新「EMC／電磁波測定ラボ」の対応規格
以下が対応可能な規格例、設置システムになります。
非常に多くのEMC、マイクロ波関係の測定規格に対応可能です。
【EMC計測設備】
主要設備
- アンテナタワー
- ターンテーブル
- アンテナ バイログVULB9168、バイコニカルアンテナMBA301
- スペクトラムアナライザ
- オシロスコープ
- LISN
- コムジェネレータMCG601
測定可能項目
＜EMC：無線妨害特性＞
- CISPR11（EN55011）工業・科学・医療用（ISM）無線周波機器電磁妨害特性
- CISPR13（EN55013）音声およびテレビジョン放送受信機並びに関連機器無線妨害特性
- CISPR14-1（EN55014-1）家庭用電気機器、電動工具および類似装置に対する要求事項第1部
- CISPR15（EN55015）電気照明および類似装置の無線妨害特性
- CISPR22（EN55022）情報技術装置（ITE）の無線妨害特性
- CISPR25（EN55025）車両、小型船舶および装置搭載受信機の保護のための無線妨害特性
- FCC Part15 Subpart B
- FCC Part18（限定：大型機器は除く）
- VCCI
＜イミュニティ＞
- IEC61000-4-2（EN, JIS C）静電気放電
- IEC61000-4-3（EN, JIS C）放射無線周波電磁界（2012年10月予定）
- IEC61000-4-4（EN, JIS C）ファーストトランジェント/バースト
- IEC61000-4-5（EN, JIS C）サージ
- IEC61000-4-6（EN, JIS C）無線周波電磁界による誘導伝導妨害（2012年12月予定）
- IEC61000-4-8（EN, JIS C）電源周波数磁界（2012年12月予定）
- IEC61000-4-11（EN, JIS C）電圧ディップ、短時間停電および電圧変化
- IEC61000-6-1(EN, JIS C)住宅、商業および軽工業地域における一連のイミュニティ要件
- IEC61000-6-2(EN, JIS C)工業地域における一連のイミュニティ要件（製品種別、アンプパワーによる）
<製品、製品群規格>
- EN50082-1住宅、商業、軽工業環境一般イミュニティ
- EN50082-2工業地域一般イミュニティ（製品種別、アンプパワーによる）
- CISPR14-2（EN55014-2）家庭用機器、電動工具および類似装置に対する要求事項第2部
- CISPR24（EN55024）情報技術機器用
- EN61326測定、制御および試験所機器
【アンテナ／RCS計測設備】
主要設備
- ベクトルネットワークアナライザE8363B（10MHz～40GHz） Agilent Technologies
- 基地局テスターMT-8820A（30MHz～2.7GHz） Anritsu
- 計測ソフトウェアMATEOS
- 2軸ポジショナコントローラ
- AZ回転台
- POL回転台
- ITVカメラモニター
- 標準ゲインホーンアンテナ（ホーン、ダイポール）
１．アンテナ計測 ／ ＲＣＳ計測 システム
- 周波数範囲： 800ＭＨｚ～40ＧHz，75～110ＧＨｚ
- テストレンジ： 約４．５ｍ
- 測定可能開口サイズ（直径） ：
- ～80ｃｍ ＠＜1ＧＨｚ
- ～30ｃｍ ＠＜8ＧＨｚ
- ～15ｃｍ ＠＜28ＧＨｚ
- ～13ｃｍ ＠＜40ＧＨｚ
- ～ 8ｃｍ ＠ 75～110ＧＨｚ
【アンテナ計測】
- 振幅・位相 パターン ｖｓ 方位角度・ROLL
- 利得 ｖｓ 周波数
- 交差偏波特性
- VSWR
【ＲＣＳ計測】
- レーダ反射断面積 ｖｓ 方位角度
- レーダ反射断面積 ｖｓ 周波数
２．携帯端末試験 システム
- 全球面放射電力(ＴＲＰ)測定
- 全球面受信感度試験(ＴＩＳ/ＴＲＳ)測定
- BER，PER計測
- ＯＴＡ計測
- Ｗ－ＣＤＭＡ、ＧＳＭ、ＬＴＥ※１、
- ＭＩＭＯ （LTE2×4 Circle±60deg）
- ＰＨＳ※２
- ※１ 近日実施可能予定
- ※２ 基地局テスター要別途準備
今回紹介させていただいた測定規格以外にも、対応可能な測定項目がありますので、お問合せ、御質問につきましてはお気軽に御連絡ください。
