MWF PRODUCT


《マイクロウェーブファクトリー社 製品詳細》


□リフレクタ

反射物であるターゲットに使用します。

周波数24GHz~76.5GHzまで、RCS-15dBsm~+15dBsmまで(76.5GHzは20dBsmまで)
ご要望に応じて、取り付け台や測定冶具などもご用意致します。

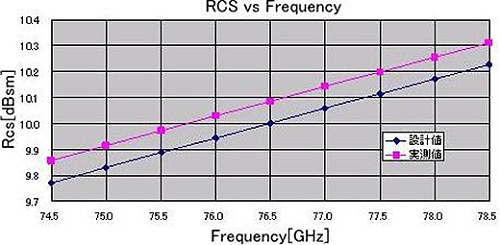

仕様例 76.5GHz 10dBsm レーダリフレクタ

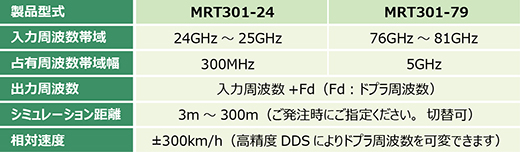

□ターゲットシュミレータ

CZ90_MWF_Sumirator01.jpg機能
●遅延距離
 ご指定いただいた伝搬距離に相当する遅延回路を組み込みます。
 将来的には自由設定が可能となります。
●相対速度
 相対速度±300km/hに相当する周波数シフト量を高精度DDSにより細かく設定できます。
●レーダ断面積
 想定したターゲットの種類に応じたレーダ断面積に相当する減衰量に設定できます。
