図研のSI/EMC設計ソリューション -後編-
2007.11.29
【EMC設計サービス】
NARTE認定エンジニアによるコンサルティングサービスです。
ノウハウと実測をベースとし、トータルなEMC設計サービスを行ないます。目標の品質レベルに達する設計を支援します。設計フローの様々なタイミングで行う測定・検証の結果は「EMC設計報告書」 として提出します。「EMC設計報告書」をもとに次の設計に、EMC設計を活かしていただくことが可能です。
①ヒアリング(無料)
対象となるプリント基板、回路図を見せていただき、効果を試算します。お客様には設計に必要な情報(回路図、プリント基板、CAD図面、課題等)をご用意いただきます。お客様の現状の問題点の洗い出しを行います。この時点で、EMC設計サービスの開始 のGO/NGを決定させていただきます。
②前モデルのデータお預かり
前モデルがあれば、そのプリント基板(できれば実装済)、回路図、パターン図を借用します。
③ご担当者様と打ち合わせ
実際に回路設計、構造設計、プリント基板設計を行う各ご担当の方々とミーティングを行います。設計された回路図を基に、どのような点に注意してノイズに強いパターン設計を行うかを指摘し、裏付けとなる理論の説明も行います。プリント基板作成作業に入ってからも、回路図のチェック、EMCパターンのチェック、EMCの測定・検証など、随時コンサルティングサービスを実施します。
④EMC設計報告書の提出
「EMC設計報告書」の主な内容
- EMCの原理:EMC設計に必要な原理や知識を、詳しく解説します。
- EMC設計項目:EMC設計項目の詳細説明と、具体的なパターンの変更状態や変遷をレ ポートします。
- 測定レポート( 「EMC設計報告書」 ):EMC設計前後の基板/製品を実測(3m法電波暗室)し、結果をレポートし ます。

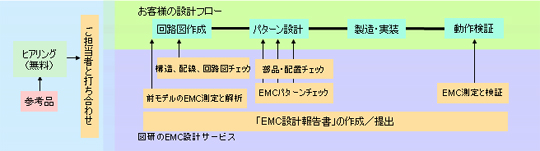

●EMC設計サービスの手順
