ちょいモテ設計者への道

【最終回】試作基板を早く手に入れるためには　～サクラ咲く？！～

2009.03.26

「試作プリント基板作製を短納期で対応してくれるメーカーさんが増えたお陰で、基板の入手がだいぶ早くなったのは知ってるわよね？もちろん短納期対応の分、コストは割高なんだけど。でも、高いお金を払ってでも、試作品の検討時間を増やしたいっていうケースは多いでしょ？

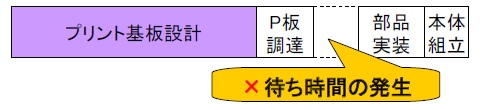

っで、ここで気をつけなくてはいけないのは、試作プリント基板の調達時間内に他の品物の準備が間に合わないと、いくら割高な費用をかけてプリント基板を早期入手しても意味がないってこと。」

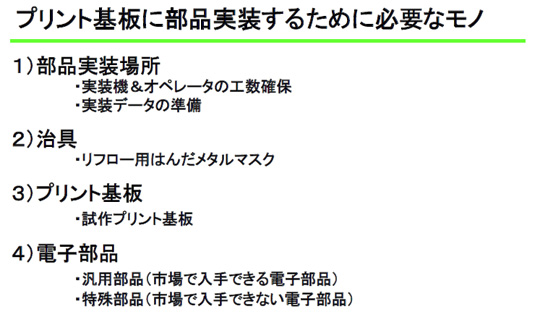

「確かにそうですね。試作プリント基板の調達と同時進行で、部品実装の準備はしていかないといけないってことですね。」

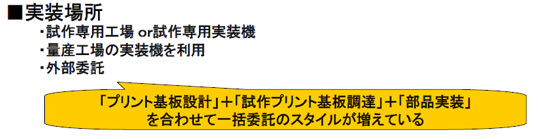

「そういうこと！という訳で、まずは部品実装場所の確保から。実装場所にはこんなところがあるわね。」



「最近では、プリント基板設計から試作プリント基板の調達、部品実装まで引き受けてくれる協力会社さんも増えてきて、だいぶ便利になったわね～。ちなみに今回の実装場所は、CAD管理で既におさえてあるから安心してね。」
「さすが、仕事早いっすね！」

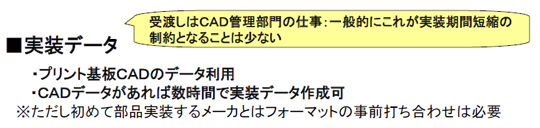

「調子いいわね～。それ、土田課長のマネ？まぁ、いいけど。それから、部品の実装位置、座標位置や部品を置く角度、実装面などを指定した実装データもプリント基板設計が終わったらすぐにCAD管理で用意するから問題ないわよ。」



「仕事って連携プレーで進んでるんですね！」

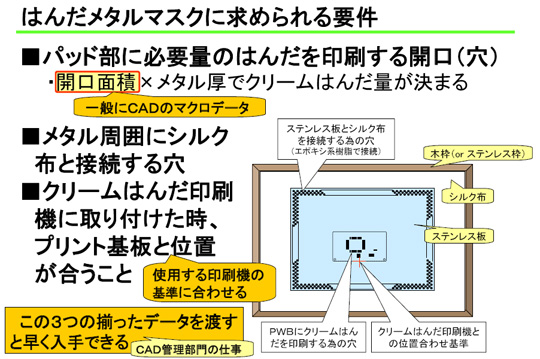

「そうよ～。それから、はんだメタルマスクを早く入手するために必要なデータの用意と。」




「この３つのデータを渡すとはんだメタルマスクが早く入手できるの。これもCAD管理で入手しておくわね。メタルマスクの作製って意外と時間がかかるのよね。これが遅れてスケジュールを狂わすこともよくあるし。実は一番気をつけなくてはいけないところでもあるの。」
「なるほど･･･あの、ところで･･･なんで僕がここに呼ばれたのでしょうか･･･？これまでの話、ほとんどCAD管理の業務範囲のようなのですが･･･」
「まぁまぁ、これからだから。
では、いよいよここで回路設計者である岡田君に関係してくる話になるんだけど･･･プロダクトZの電子部品の調達はもう済んでる？」

そういうことかぁ～。ふっふっふ･･･篠原さん、オレを甘くみてもらっては困ります！もう以前のオレとは違うんです！！
