【エレメカ連携の課題】
多くの企業では、電気設計(制御設計)に関し、担当部門の業務全体を改善する方法を模索しています。特に製品全体を見た際、機械設計の3Dメカニカルモデルと協調設計においては下記のような課題が壁となり、 「3次元設計プロセス最適化」の大きな阻害要因となっています。
・データのやり取りが図面ベース
- 機構要素の基板制限情報の伝達媒体が紙図面またはDXFやIDFの中間データ介在型である為、トレース作業などの手作業により、ミスが発生しやすい。また、図面で伝わらない情報は口頭が多くなり、抜けてしまいエラーが多発する。
・手戻りや試作の増加
- 上記の結果、試作後の現物評価で問題が発見され、手戻りのロスが大きくなる。
・干渉チェックが困難
- 試作前に、筐体とプリント基板の干渉チェックをしたいが、設計情報を互いのCADに取り込むことができない。または多大な工数が掛かってしまいチェックできない等々。そのため、工作して形状を起こしてチェックすることもしばしば。
【解決方法】
「エレメカ連携ソリューションのV54EE」により、電気設計部門と機械設計部門が製品開発上で協調でき、設計工程を効率化し、製品製造の遅延を低減、設計の整合性や標準化、コスト削減、開発期間の短縮を可能にします。
【期待される効果】
- 人手や中間データを介さないダイレクト変換による品質向上
- メカ設計者の基板設計指示工数の削減
- 基板3Dモデリング工数の削減
- 精度の高い干渉チェック、安全規格検証が可能
- 設計変更指示工数の削減、人為的ミスの削減
- 基板3Dによる事前製造準備(治具設計など)が可能
- シームレスな解析への連携により、PCBを含んだ製品全体での熱問題早期解決
- メカ設計者とエレキ設計者のコミュニケーション向上 ほか
【キャンペーン内容】

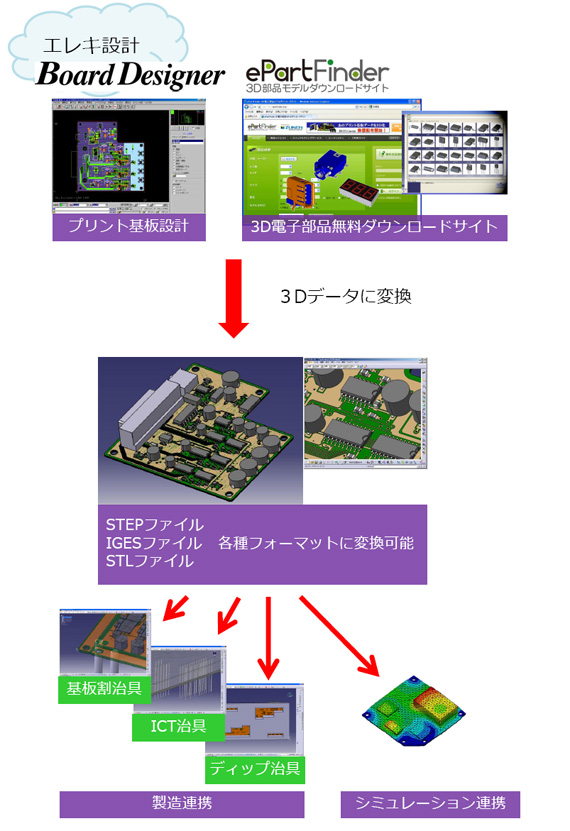

「メカとエレキのスムーズな連携を試してみたい!」 「3次元設計プロセス最適化」 などお考えのお客様へV54EEを使用してプリント基板(2D)データを3Dデータへ無料で変換いたします。
●期間
- 2013年12月末日まで
●対象
- CR-5000/BoardDesignerデータ (PCBファイル、RULファイル)
●費用
- 無料 (期間限定の無料キャンペーンにつき先着5社/1データまでとさせていただきます)
●納品物
- STEPデータ(ご希望によりCATIAデータも可)
●その他条件
- 変換精度(詳細度)について、基本的には詳細3D部品の置換は行いません。(簡易形状変換)
- しかし、部品リストなどメーカー型式の情報をいただければ、「3D電子部品無料ダウンロードサイト e-PartFinder」に登録のあるコネクタなど大型部品につきましては、部品置換まで実施してお返しいたします。
※納期は1~2週間いただきます。
※定員に達し次第、お申込みを締め切らせていただきます。
●当キャンペーンについてのお問い合わせ、及びお申込み
- 下記メールアドレス もしくは 電話番号にて承ります。
E-mail:
bi_zero@zuken.co.jp
題名に【プリント基板データ3D変換無料キャンペーン希望】としていただき、お客様情報(会社名、部署名、氏名、連絡先)をご送信ください。
TEL: 045-948-5806
受付時間 月~金:9:00~18:00
〒224-8580 横浜市都筑区茅ヶ崎中央32-11 図研センター南ビル
株式会社キャドラボ
