コラム8<モデルセレクターとは>
2009.07.23
IBISモデルでは、基本的に1つのピンに対応するピンモデルは1つですが、[Model Selector](モデルセレクター)というキーワードを使用することによって、複数のピンモデルをグルーピングし、1つのピンに割り当てることができます。

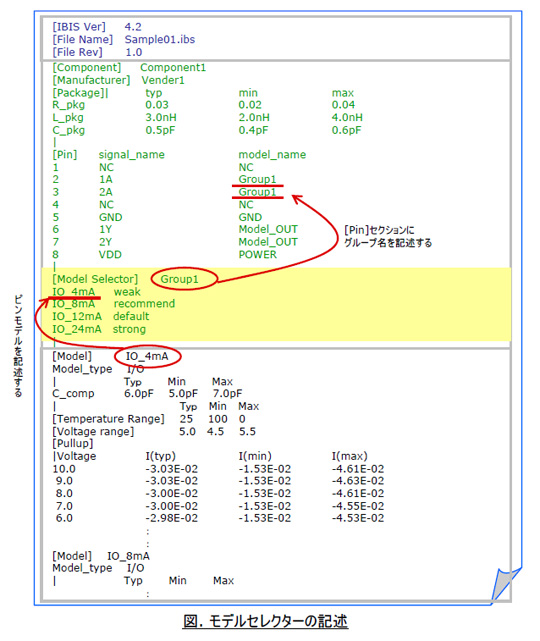

[Model Selector]はグループ名、所属するピンモデル、各ピンモデルのコメントで構成され、[Pin]セクションの後に記述されます。

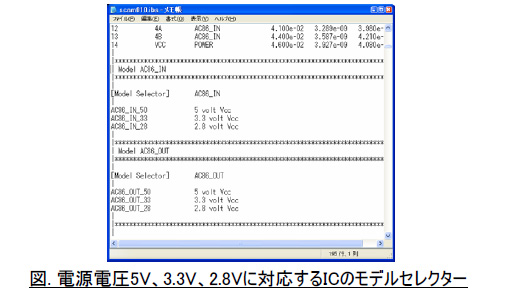

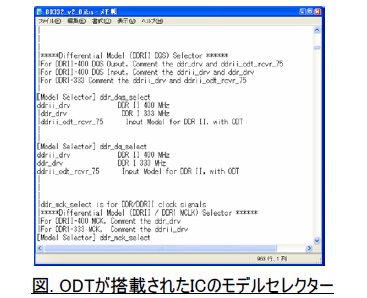

[Model Selector]は、複数の電源電圧に対応したIC(5V、3.3Vどちらでも駆動するIC)や、DDRインタフェースなどで用いられるODT(On die Termination)が搭載されたICなど、ICの使用方法が複数用意されているICのIBISモデルによく使用されています。
テキサスインスツルメンツ社 SN74AC86<http://www.ti.com/>
インテル社 80332 I/O Processor <http://www.intel.com/design/iio/swsup/80332_v2_ibis.htm>

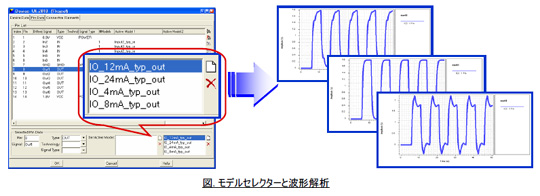

また、[Model Selector]が記述されたIBISモデルをSIシミュレータに取り込むと、モデルセレクター単位でモデルが選択可能となり、SIシミュレーション実行時のミスや検証漏れを防ぐことができます。
